Feuerschutztüren NovoPorta Plano

Konsequent schlicht in seiner Formensprache: Dieses Türenkonzept lädt ein, ansprechende Architektur mit sicherer Technik auszustatten – z. B. im Objektbau, im hochwertigen Büro- und Praxisumfeld sowie im Hotel- oder Gastronomiebereich, bei Neubau und Sanierung.

NovoPorta Plano gibt es ein- und zweiflügelig in individuell planbaren Größen bis zu 2.500 x 2.500 mm. Da moderne Türen nicht nur technisch ausgereift und besonders sicher sein, sondern auch hohe gestalterische Ansprüche erfüllen sollen, steht für die Plano eine große Auswahl an Oberflächen, Farben und Ausstattungsoptionen zur Verfügung.

Die NovoPorta Plano setzt keine Grenzen, sie eröffnet neue gestalterische Spielräume. Die reinweiß pulverbeschichtete Basisausstattung erfreut sich ebenso großer Beliebtheit wie die nahezu unbegrenzten Farbräume von RAL, DB, NCS und den sieben lieferbaren Super-Dekor-Holzoberflächen. So kann eine NovoPorta Plano den Vorgaben des Corporate Designs und praktisch jeder Farbphilosophie folgen. Oder sie gefällt den Menschen,die mit ihr leben, ganz einfach.

Und weil eine Tür stets zwei Seiten hat, können sich beide farblich ebenso unterscheiden wie Türblatt, Zarge oder Bänder.

Es lebe die Vielfalt!

Wem ein glatter Farbton zu wenig Gestaltung bietet, kann unter einer großen Anzahl von Folien mit verschiedensten Designs wählen. Aber auch damit ist das Farbkonzept der NovoPorta Plano noch nicht erschöpft: Die Tür ist auch in einem Wunschdesign erhältlich – so individuell wie die Vorstellung des Bauherrn.

Alle Folien sind lichtecht und robust. Wirksamen Schutz vor den Tücken des Alltages bietet die Versiegelung aus mattem oder hochglänzendem Lack.

Ob klassisch eckige oder runde Verglasung:
Die eleganten Abdeckleisten aus Edelstahl werten eine Plano mit Verglasung optisch ganz eindeutig auf. Die Leisten werden ganz einfach über der Standard-Halteleiste angebracht.

Mit den robusten, in Türfarbe lackierbaren Stahl-Glashalteleisten der NovoPorta Plano ergibt sich auch bei der Verglasung eine einheitliche Türoptik im ganzen Objekt. Die Leisten sind immer gleich breit – unabhängig, ob T30- oder MZ-Ausführung.

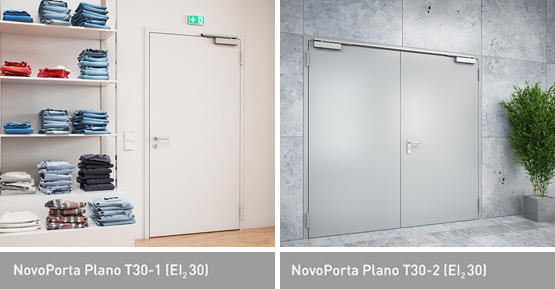

NovoPorta Plano T30-1 und T30-2 ^{1) 2)}

NovoPorta Plano EI₂ 30-1 und EI₂ 30-2^{1) 2)}

Lieferbare Glasarten:
Verglasung F30 klar für Inneneinsatz

NovoPorta Plano MZ-1 und MZ-2 ²⁾


Lieferbare Glasarten:
Ausschließlich mit ISO-Verglasung lieferbar

• Mineralfaser-Dämmstoff, Rohdichte ≥ 40 kg/m³, Schmelzpunkt > 1.000 °C, Baustoffklasse A1 bzw. Euroklasse A1
• Geprüft nach EN 1634 und bauaufsichtlich zugelassen nach DIN 4102
• Kostengünstig und verarbeiterfreundlich, da leicht zu transportieren, geringe Rüstzeiten, sauber und schnell zu verarbeiten
• Zeitsparend, da mit loser Mineralwolle nur der Falzbereich im Vorderteil der 2240B-Zarge hinterfüllt wird, während der hintere Teil leer bleiben kann

• Geprüft nach EN 1634 und bauaufsichtlich zugelassen nach DIN 4102
• Nur mit Novoferm 1K-Brandschutz-Pistolenschaum (Es dürfen keine anderen freiverkäuflichen Schäume verwendet werden!)
• Reduziert erheblich die Lärmemission beim Schließen der Türen
• Kostengünstig und verarbeiterfreundlich, da leicht zu transportieren, geringe Rüstzeiten, sauber und schnell zu verarbeiten
• Zeitsparend, da mit Brandschutzschaum nur der Falzbereich im Vorderteil der 2240B-Zarge hinterfüllt wird, während der hintere Teil leer bleiben kann. (Überstehender Schaum wird durch Hinterteil verdeckt und muss daher nicht abgeschnitten bzw. entfernt werden.)


Eine Zarge, die ganz ohne Hinterfüllung eine T30/EI₂ 30-Zulassung erhält?
Noch dazu in einer Gipskarton-Ständerwand? Das gibt‘s nicht, dachten Sie?
Die neue zweiteilige Umfassungszarge 2240B schafft das. So geht die Zagenmontage noch schneller!

Jede Plano wird im Standard mit 3-D-Bändern ausgeliefert. Die dafür vorzusehenden Bandtaschen in der Zarge sind technisch bedingt größer als bei Standard-Bändern. Der erforderliche Platz für diese Bandtaschen wird üblicherweise durch Ausklinken im UA-Profil geschaffen. Allerdings: Jedes Ausklinken bedeutet eine Schwächung der Wandstatik, die der Monteur dann mit zusätzlichen Bauteilen wieder herstellen muss.

Bei der Plano wird bei Einbau in Stahlständerwände (mind. F30-A) in der Laibung doppelt beplankt.
Folge: das Ausklinken des UA-Profils für die 3-D-Bandtaschen der Zarge entfällt, einfaches Aussparen aus den GKF-Streifen genügt.

Die Plano bietet aber noch mehr: Hat der Trockenwandbauer die Wandöffnung genau auf das Baurichtmaß der Tür erstellt, muss die Zarge nicht hinterfüllt werden. Keine Pflicht zur Hinterfüllung und die einfache Schiebeanker-Montage von Novoferm: Schneller kann sauberes Montieren nicht gehen!


Die Novoferm Falz-Schraubmontage ist das schnelle und saubere Verfahren für die Zargenmontage.
Das Geniale: Eine einzige Schraube pro Befestigungspunkt genügt, um maximale Stabilität zu gewährleisten. Die Konsequenz heißt schnellere Montage. Da die Löcher verdeckt im Zargenfalz liegen, stören sie das gute Aussehen der Tür nicht.

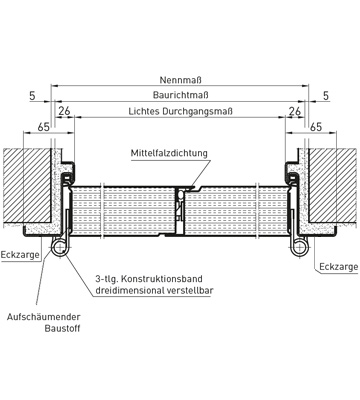

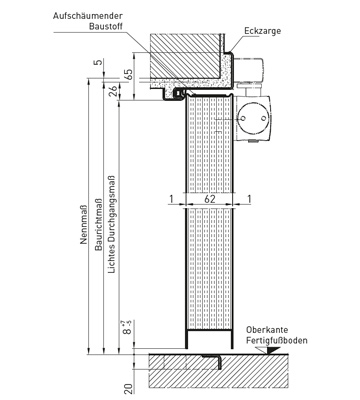

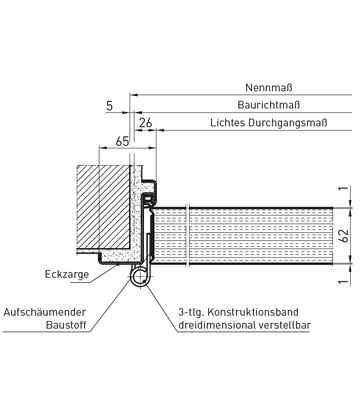

Die stumpf einschlagende NovoPorta Plano wird standardmäßig mit Eckzarge ohne Bodeneinstand geliefert. Das bietet alle Möglichkeiten für die effiziente Falz-Schraubmontage an Wände aus Sichtmauerwerk, Beton und (nur für die Plano zugelassen) auch Porenbeton.

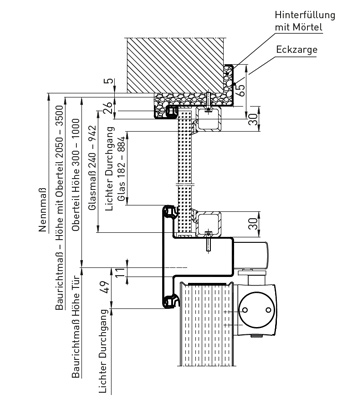

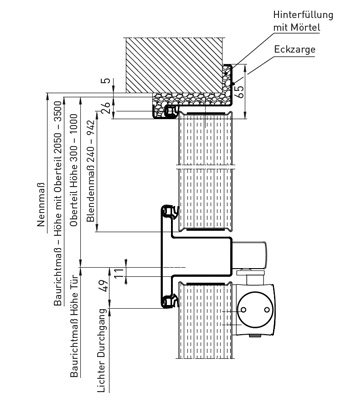

Wird mit Novoferm Brandschutzschaum, loser Mineralwolle* oder klassischem Mörtel hinterfüllt, ist das Verfahren bauaufsichtlich zugelassen für T30-, Rauchschutz-und Mehrzwecktüren.

Die Plano ist also nicht nur attraktiv, sondern auch ganz schön flexibel.

So einfach geht die Falz-Schraubmontage
Nur eine Schraube pro Befestigungspunkt bietet so viele Möglichkeiten.
