1-flügelige Feuerschutztür mit Festelement

NOVOFERMS PROFILKARMSYSTEM AV STÅL

SÄKERHET OCH KOMFORT BÅDE INNE OCH UTE

Novoferms profilkarmsystem i stål är idealiska komponenter för säkra och samtidigt estetiskt anspråksfulla användningsområden inom området rök- och brandskyddsbarriärer. Tack vare råmaterialets statiska egenskaper är utmärkta tunna strukturer möjliga, med eleganta och smala profiler.
Förutom "Presto RS" för rökskydd och "Fuego light" för brandskyddsanvändning - båda konstruerade för inomhusbruk - erbjuder vi med "Unico" också en profilkonstruktion för konstruktion av ytterdörranläggningar.

Det speciella med detta:
Med sin innovativa termiska separation, som görs helt utan plast, är detta system helt återvinningsbart.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Röktäthet enligt DIN 18095
Brandtålighetsklasser T30 (EI2 30) / F30 eller T90 (EI2 90) / F90 enligt DIN 4102
Inbrottsskydd enligt DIN EN V1627 upp till RC3 (WK3), i särskilda utföranden
Rök-/brandskyddsdörrar med ett eller två blad kan kombineras med fasta element i valfri spröjsindelning upp till 4,0 m (F90) resp. 5,0 m (F30) höjd
Dörrstängare, fjärröppare eller till och med nödöppningsfunktioner enligt DIN EN 179 eller DIN EN 1125 kan integreras
Säkerhetsbehov uppfylls på ett professionellt sätt
Hög teknisk funktionalitet
Hög motståndskraft mot extremt långvarig användning i mycket frekventerade områden som tågstationer eller flygplatser

INFORMATION OM NOVOFERMS PROFILKARMSYSTEM AV STÅL

Systembeskrivning "Presto" och "Fuego light"*
Dörrelement av galvaniserade precisionsstålrör. Dörren har testats som rökskyddsdörr med en automatiskt sänkbar golvtätning i enlighet med DIN 18095. Synlig bredd på karm och dörrblad 130 mm, sockelhöjd 50, 70 - 420 mm, byggdjup 50 mm. Dörrbladets storlek får inte vara mindre än 500 mm för dörrar med två blad. Element förberedda för genomgående eller påsvetsad montering.

Beslag
Spärrlås, förberedd för profilcylinder, handtags- resp. växeluppsättningar kan väljas med oval rosett i aluminium, rostfritt stål eller plast. Stående dörrblad hålls normalt på plats av ett övre lås, kan alternativt fås med nödöppningsfunktion enligt DIN EN 179 eller DIN EN 1125. Takskjutdörrsstängare med glidskenor enligt DIN EN 1154, t.ex. GEZE TS 5 000/Dorma TS 93, integrerade dörrstängarsystem (GEZE Boxer/Dorma ITS 96), drivenhet för vridbladsdörr enligt DIN 18263/DIN 18650.

Gångjärn
Två tvådelade påsvetsade stålgångjärn per blad, tredimensionellt justerbara; om dörren är utformad med en svängdörrsdrivning rekommenderar vi tre gångjärn. Andra gångjärnsvarianter som skruv-, rull-, integrerade gångjärn är möjliga.

Yta
Pulvermålad, grundad med RAL 9002 (gråvit) eller valfritt med en slutlackering (RAL Classic efter eget val).

Glasfönster
Säkerhetsglas VSG resp. ESG. Glasfönstervarianter och panelfyllningar, profiler med ensidig glasfals och glashållarlister på sidan mittemot gångjärnet, torrglasfönster med EPDM-tätningar.

Fasta glasfönster
Ytanslutningar jäms med dörren, alternativt fristående, valfritt fasade eller T-anslutningar. Karmstiften måste passera hela fastglasfönstrets höjd utan att vara inskjutna.

NOVOFERMS PROFILKARMSYSTEM AV STÅL

... FÖR RÖKSKYDDSMODELLER

RS-1-DÖRR, RS-2-DÖRR, FASTGLASFÖNSTER "FORSTER PRESTO"

Motståndsklass		Rökskydd			G30
Typbeteckning		Presto RS-1	Presto RS-2	Presto Glasfönstervägg	Presto G30
Elementuppdelning
Fasade		–	–	•	–
Rundbågar		–	–	•	–
Urtag		–	–	•	–
Vinkel		–	–	•	–
Utbredning		•	•	•	–

Mått
Råbyggmått	bredd min. – max.	610 - 1570	1610 - 2970	obegränsat¹)	obegränsat¹)
	Höjd min. – max.	1745 - 3085	1745 - 3085	obegränsat¹)	3515
	Höjd (med överljusfönster)	obegränsat¹)	obegränsat¹)	–	–
Karmyttermått	bredd min. – max.	580 - 1540	1580 - 2940	obegränsat¹)	obegränsat¹)
	Höjd min. – max.	1730 - 3070	1730 - 3070	obegränsat¹)	3500
	Höjd (med överljusfönster)	obegränsat¹)	obegränsat¹)	–	–
Fri genomgång vid 180° öppning	bredd min. – max.	440 - 1400	1440 - 2800	–	–
	Höjd min. – max.	1660 - 3000	1660 - 3000	–	–

Dörrblad
Byggdjup		50	50	50	50
Utseende		130	130 / 150	70 / 90	70 / 90
Sockelhöjd		70, 90, 140 - 440	70, 90, 140 - 440	70, 90, 140 - 440	70 / 90
Kamferprofil		90	90	90	90
Klisterspröjs		30, 50 (upp 400)	30, 50 (upp 400)	30, 50 (upp 400)	–

Väggar
Murverk		≥ 115	≥ 115	≥ 115	≥ 115
Betong		≥ 100	≥ 100	≥ 100	≥ 100
Lättbetongblock eller planstenar		≥ 150	≥ 150	≥ 150	–
Lättbetongplattor		≥ 150	≥ 150	≥ 150	–
Reglade väggar, regel och reglar av stål		≥ 100	≥ 100	≥ 100	≥ 100
Reglade väggar, regel och reglar av trä		≥ 100	≥ 100	≥ 100	≥ 100
klädd stålkomponent		•	•	•	•
klädd träkomponent		•	•	•	–
Kombination dörr/glasfönster		•	•	•	–
Z-sarg		•	•	–	–

Fyllningar
Glastjocklek ≥ 5mm max. bredd x höjd		dörrstorlek	dörrstorlek	obegränsat¹)	–
Valfritt G30-glas max. bredd x höjd		•	•	•	1000 x 2000 2000 x 1000
Pyran S (G30) max. bredd x höjd		•	•	•	1000 x 2000 2000 x 1000
Panel		•	•	•	–
Glas / Panel		•	•	•	–
Glasinsats	Våtglasfönster	•	•	•	•
Glasinsats	Torrglasfönster	•	•	•	–

Modellvarianter
med överljusfönster och sidodel		obegränsat¹)	obegränsat¹)	–	–
med överljusfönster		obegränsat¹)	obegränsat¹)	–	–
med sidodel		obegränsat¹)	obegränsat¹)	–	–
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3		•	•	•	–
Ljudisoleringsutförande maximal Rw,P (Rw,R)		–	–	–	–
Inbrottsskydd		–	–	–	–
Värmegenomgång Uf		–	–	–	–

Tillstånds-/ Godkännandenummer		P12000403-01	P12000403-02	–	Z-19.14-508
Kontrollerat enligt		DIN 4102 und DIN EN 1634

• kan fås – kan inte fås
¹) enligt statiska krav

Alla mått i mm, RAM = karmyttermått

... FÖR BRANDSKYDDSMODELL T30 (EI2 30)

T30-1 (EI2 30)-DÖRR, T30-2 (EI2 30)-DÖRR, FÄST INGLASNING F30 "FORSTER FUEGO LIGHT T30 (EI2 30) / F30"

Motståndsklass		T30 (EI2 30) / F30
Typbeteckning		Fuego light T30-1	Fuego light T30-2	Fuego light F30
Elementuppdelning
Fasade		–	–	•
Rundbågar		–	–	•
Urtag		–	–	–
Vinkel		–	–	•
Utbredning		•	•	•

Mått
Råbyggmått	bredd min. – max.	660 - 2060	1360 - 3490	obegränsat¹)
	Höjd min. – max.	1705 - 3330	1705 - 3330	4515
	Höjd (med överljusfönster)	1805 - 4530	1805 - 4500	–
Karmyttermått	bredd min. – max.	660 - 2000	1360 - 3430	obegränsat¹)
	Höjd min. – max.	1705 - 3300	1705 - 3300	4500
	Höjd (med överljusfönster)	1805 - 4500	1805 - 4500	–
Fri genomgång vid 180° öppning	bredd min. – max.	560 - 1400	1260 - 2830	–
	Höjd min. – max.	1655 - 3000	1655 - 3000	–

Dörrblad
Byggdjup		65	65	65
Utseende		130	130 / 150	70 / 90
Sockelhöjd		90, 140 - 340	90, 140 - 340	90, 140 - 340
Kamferprofil		90	90	90
Klisterspröjs		30, 50 (upp till 200)	30, 50 (upp till 200)	30, 50 (upp till 200)

Väggar
Murverk		≥ 115 ²)	≥ 115 ²)	≥ 115
Betong		≥ 100 ³)	≥ 100 ³)	≥ 100
Lättbetongblock eller planstenar		≥ 150 4)	≥ 150 4)	≥ 150
Lättbetongplattor		≥ 150 4)	≥ 150 4)	≥ 150
Reglade väggar, regel och reglar av stål		≥ 100 5)	≥ 100 5)	≥ 100
Reglade väggar och reglar av trä		–	–	–
klädd stålkomponent		•	•	•
klädd träkomponent		–	–	–
Kombination dörr/glasfönster		•	•	•
Z-sarg		•	•	–

Fyllningar
Pyrostop 30-1x max. bredd x höjd		1400 x 2400 2400 x 1400	1401 x 2400 2400 x 1400	1402 x 2400 2400 x 1400
Pyrostop 30-2x; 30-101 max. bredd x höjd		1400 x 2864	1401 x 2864	1402 x 2864
panel, max. bredd x höjd		1400 x 2400	1401 x 2400	1402 x 2400
Glas / panel		•	•	•
Glasinsats	Våtglasfönster	•	•	•
Glasinsats	Torrglasfönster	•	•	•

Modellvarianter
med överljusfönster och sidodel		•	•	–
med överljusfönster		•	•	–
med sidodel		•	•	–
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3 (i kombination med DIN 4102)		•	•	–
Ljudisoleringsutförande maximal Rw,P (Rw,R)		–	–	–
Inbrottsskydd		–	–	–
Värmegenomgång Uf		–	–	–

Tillstånds-/ Godkännandenummer		Z-6.20-1873	Z-6.20-1873	Z-19.14-1382
Kontrollerat enligt		DIN 4102 och DIN EN 1634

• kan fås – kan inte fås¹) enligt statiska krav
²) upp till RAM 4 500 x 3 500 med överljusfönster och sidodel, vid murverk ≥ 240 höjd = 4 500 endast med överljusfönster
³) upp till RAM 4 500 x 3 500 med överljusfönster och sidodel, vid betong ≥ 140 höjd = 4 500 endast med överljusfönster
4) upp till RAM 2 970 x 3 070 med eller utan överljusfönster och sidodel, vid lättbetong ≥ 175 RAM = 2 970 x 3 500, ≥ 200 RAM = 4 500 x 3 500 och höjd = 4 500 enbart med överljusfönster
5) upp till höjd 3 500 med UA-profil, upp till höjd 4 500 med 50 x 50 x 3 stålhålprofil

Alla mått i mm, RAM = karmyttermått

... FÖR BRANDSKYDDSMODELL T90 (EI2 90)

T90-1 (EI2 90)-DÖRR, T90-2 (EI2 90)-DÖRR, FÄST INGLASNING F90 "FORSTER FUEGO LIGHT T90 (EI2 90) / F90"

Motståndsklass		T90 (EI2 90) / F90
Typbeteckning		Fuego light T90-1	Fuego light T90-2	Fuego light F90
Elementuppdelning
Fasade		–	–	•
Rundbågar		–	–	•
Urtag		–	–	•
Vinkel		–	–	•
Utbredning		•	•	•

Mått
Råbyggmått	bredd min. – max.	740 - 1580	1440 - 2530	obegränsat ¹)
	Höjd min. – max.	1745 - 2590	1745 - 2590	4020
	Höjd (med överljusfönster)	1845 - 4020	1845 - 4020	–
Karmyttermått	bredd min. – max.	700 - 1540	1400 - 2490	obegränsat ¹)
	Höjd min. – max.	1725 - 2570	1725 - 2570	4000
	Höjd (med överljusfönster)	1825 - 4000	1825 - 4000	–
Fri genomgång vid 180° öppning	bredd min. – max.	560 - 1400	1260 - 2350	–
	Höjd min. – max.	1655 - 2500	1665 - 2500	–

Dörrblad
Byggdjup		70	65	65
Utseende		130	130 / 150	70 / 90
Sockelhöjd		90, 140 - 340	90, 140 - 340	90, 140 - 340
Kamferprofil		90	90	90
Klisterspröjs		30, 50 (upp till 200)	30, 50 (upp till 200)	30, 50 (upp till 200)

Väggar
Murverk		≥ 175 ²)	≥ 175 ²)	≥ 175 ²)
Betong		≥ 140 ³)	≥ 140 ³)	≥ 140 ³)
Lättbetongblock eller planstenar		≥ 240 ³)	≥ 240 ³)	≥ 240 ³)
Lättbetongplattor		≥ 240 ³)	≥ 240 ³)	≥ 240 ³)
Reglade väggar, regel och reglar av stål		≥ 100 ³) 4)	≥ 100 4)	≥ 100 4)
Reglade väggar och reglar av trä		–	–	–
klädd stålkomponent		•	•	•
klädd träkomponent		–	–	–
Kombination dörr/glasfönster		•	•	•
Z-sarg		–	–	–

Fyllningar
Pyrostop 90-102 max. bredd x höjd		1304 x 2364 2364 x 1304	1304 x 2364 2364 x 1304	1350 x 2800 2350 x 1400
panel, max. bredd x höjd		1064 x 2184	1064 x 2184	1305 x 2185
Glas/panel		•	•	•
Glasinsats	Våtglasfönster	•	•	•
Glasinsats	Torrglasfönster	–	–	–

Modellvarianter
med överljusfönster och sidodel		•	•	–
med överljusfönster		•	•	–
med sidodel		•	•	–
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3 (i kombination med DIN 4102)		•	•	–
Ljudisoleringsutförande maximal Rw,P (Rw,R)		–	–	–
Inbrottsskydd		–	–	–
Värmegenomgång Uf		–	–	–

Tillstånds-/ Godkännandenummer		Z-6.20-1881	Z-6.20-1881	Z-19.14-1973
Kontrollerat enligt		DIN 4102 och DIN EN 1634

• kan fås – kan inte fås
¹) enligt statiska krav
²) upp till RAM 2 400 x 2 600 med överljusfönster och sidodel, vid murverk 240 RAM upp till 4 500 x 3 500, upp till höjd 4 000 endast med överljusfönster
³) upp till RAM 4 500 x 3 500 med överljusfönster och sidodel, upp till höjd = 4 000 endast med överljusfönster
4) Stålhålprofil min. 50 x 50 x 4 krävs

Alla mått i mm, RAM = karmyttermått

... FÖR UTOMHUSBARRIÄRER AV STÅL

VÄRMEISOLERANDE UTOMHUSBARRIÄRER AV STÅL, MED STORA INGLASADE YTOR

Motståndsklass		Värmeisolerade utomhusbarriärer
Typbeteckning		1blad dörr	2blad dörr	Glasfönster ²) värmeisolerat
Elementuppdelning
Fasade		–	–	•
Rundbågar		–	–	•
Urtag		–	–	•
Vinkel		–	–	•
Utbredning		•	•	•

Mått
Råbyggmått	bredd min. – max.	6300 - 1530	1500 - 2400	obegränsat ¹)
Råbyggmått	Höjd min. – max.	1765 - 3015	1740 - 2400	5000 ¹)
Karmyttermått	bredd min. – max.	600 - 1500	1400 - 3000	obegränsat ¹)
Karmyttermått	Höjd min. – max.	1750 - 3000	1750 - 3000	5000 ¹)
Fri genomgång vid 180° öppning	bredd min. – max.	460 - 1360	1260 - 2860	–
Fri genomgång vid 180° öppning	Höjd min. – max.	1680 - 2930	1680 - 2930	–

Dörrblad
Byggdjup		65	65	65
Utseende		130	130 / 150	70 / 90
Sockelhöjd		70, 90, 140 - 340	70, 90, 140 - 340	70, 90, 140 - 340
Kamferprofil		90	90	90
Klisterspröjs		30, 50, (upp till 400)	30, 50, (upp till 400)	30, 50, (upp till 400)

Väggar
Murverk		•	•	•
Betong		•	•	•
Lättbetongblock eller planstenar		•	•	•
Lättbetongplattor		•	•	•
Reglade väggar		•	•	•
klädd stålkomponent		•	•	•
klädd träkomponent		•	•	•
Kombination dörr/glasfönster		•	•	•
Z-sarg		–	–	–

Fyllningar
Glastjocklek 4)		20 - 54 mm
Panel		•	•	•
Glas/panel		•	•	•
Glasinsats	Våtglasfönster	–	–	–
Glasinsats	Torrglasfönster	•	•	•

Modellvarianter
med överljusfönster och sidodel		•	•	•
med överljusfönster		•	•	•
med sidodel		•	•	•
Foggenomsläpplighet klass		4	4	4
Slagregnstäthet klass		till 5A	ti ll5A	–
Bullerskydd		47 dB	47 dB	47 dB
Inbrottsskydd		WK 1-3	WK 1-3	–
Värmegenomgång Uf		> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K

CE-märkning enligt EN 14351-1		•	•	•
Kontrollerat enligt		DIN 4102 och DIN EN 1634

• kan fås – kan inte fås
¹) enligt statiska krav
²) ingen fasad, inget vrid-/tippfönster
³) Andra storlekar tillgängliga
4) Alla vanliga glas kan levereras

Alla mått i mm, RAM = karmyttermått

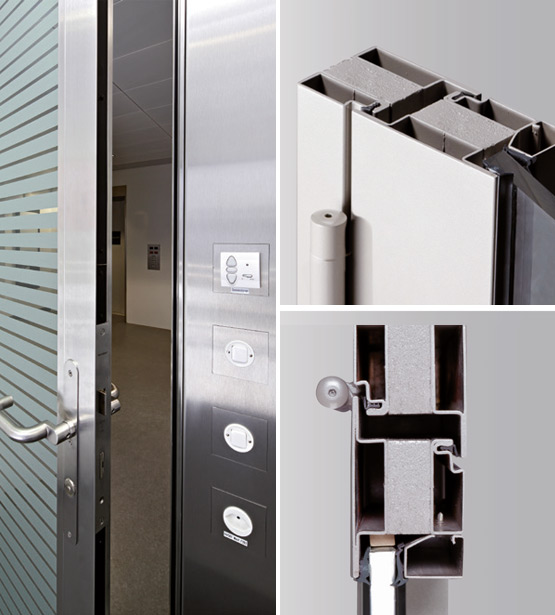

RÖRKARMSDÖRRAR MED SPECIALUTRUSTNINGAR

... I DEKORATIVA VARIANTER

Certifierat rök- och brandskydd ligger till grund, men specialutrustningar präglar utformningen. Det är just det som gör NovoFire® till en serie med många möjligheter. Oavsett träinredning och känsla, eller tonat glas i olika färger, kan systemet integreras i alla arkitektoniska koncept med en individuell konfiguration.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Kan fås som enkla och dubbla dörrelement
Tillgänglig i brandklasserna RS, T30 (EI2 30) och T90 (EI2 90), testad enligt DIN EN 1634-1 och DIN 4102
Dörrarna har testats som rökskyddsdörrar med användning av en automatiskt sänkbar golvtätning i enlighet med DIN EN 1634-3 och DIN 18095
Skruv- och rullgångjärn för RS, T30 (EI2 30) och även T90 (EI2 90)
Alla utföranden har en enhetlig synbar bredd på 150 mm
Elementen är förberedda för montering

Gångjärn
Endast två tredelade rullgångjärn per blad för en dörrhöjd upp till 2,5 m, tvådimensionellt justerbara; om dörren är utformad med en svängdörrsdrivning rekommenderar vi tre gångjärn. Andra gångjärnsvarianter som skruvgångjärn (tredimensionellt justerbara) kan fås.

Utformning med innovativa element
För ett skickligt samspel mellan former, ytor och material erbjuder NovoFire® rörkarmsdörrar de bästa förutsättningarna för planerare och byggherrar. Till exempel med en trädekor, som med sin strukturerade yta nästan inte kan skiljas från äkta trä. Andra dekorer med metalliskt utseende och dessutom tonade fönster öppnar för mycket individuella lösningar i spektrumet mellan tekniskt coolt och naturligt elegant.

Attraktiva ytor

Aluminiumanodiserat, rostfri stål-look eller pulverlackerat
slutlackerat (valfri RAL Classic)
Pulverlackerat stål grunderat med RAL 9002 (gråvit) eller
val av slutlack (valfri RAL Classic)
Dekorativt utseende och känsla av naturliga material som trä

MONTERING

MONTERING AV EN RÖRKARMSDÖRR

Se hur monteringen av en rörkarmsdörr går till genom att klicka på klippet på vänster sida. I den här videon visar vi på ett tydligt sätt hur alla steg i monteringen av en NovoFire^® T30 (EI₂ 30) av aluminium går till.

Du hittar en mängd ytterligare klipp/videor på Novoferms YouTube-kanal:

www.youtube.com/user/NovofermVideos

Haben wir Ihr Interesse geweckt?

Galleri/inspiration

Mer
