1-flügelige Feuerschutztür mit Festelement

ALUMINIUMYTTERDÖRRAR THERMO EI 30

DÖRR- OCH VÄGGELEMENT FÖR TRANSPARENTA STRUKTURER

NovoFire® Thermo Alu-/brandskyddsdörr för utomhusbruk
Systemet är baserat på stabila NovoFire® hålprofiler med en väggtjocklek på 4 mm och ett byggdjup på 90 mm, också lämpligt för generösa fria genomgångsmått. Brandmotståndstiden på 30 minuter och konstruktionens mycket värmeisolerande egenskaper uppnås genom att installera en brandskyddsisolator utvecklad av Novoferm. Genom att montera utrustningskomponenter uppnås de måttanpassade kraven för byggnadssäkerhet.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Termiskt separerat profilsystem
Konstruktion enligt DIN EN ISO 10077-1 med en värmegenomgångskoefficient på UD = 1,7 - 2,2 W/m²K
Stabila aluminiumprofiler med 4 mm väggtjocklek
Barriärfria tröskelvarianter
Ogenomträngliga fönstertätningar
Mångsidig i färgton, ytor och fyllningar
Avrundning av Novoferms dörrprogram för leverans "från en enda källa"

PRODUKTDETALJER NOVOFIRE® THERMO

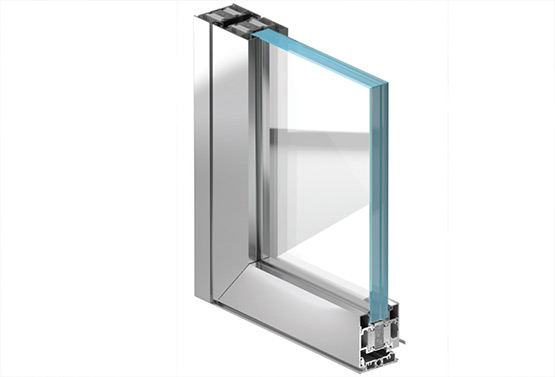

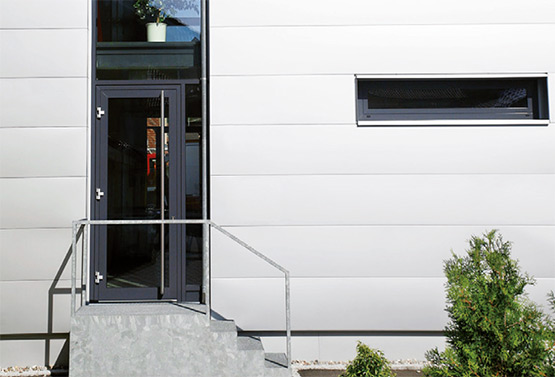

Konstruktion
Stabil karm-dörrbladskombination med 4 mm väggtjocklek. Hög isolation vid brand EI130 C5.

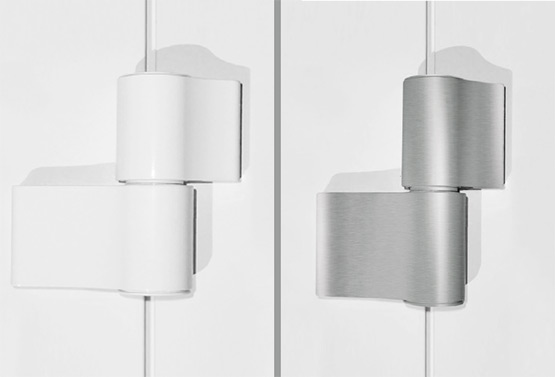

Beslag
Maximal flexibilitet och kompatibilitet för beslags- och tillbehörsartiklar. Komponenter kan väljas fritt beroende på användning. De stabila tvådelade skruvgångjärnen finns i flera olika färger: E6/ EV1 = Standard, RAL utifrån eget val och utseende i rostfritt stål.

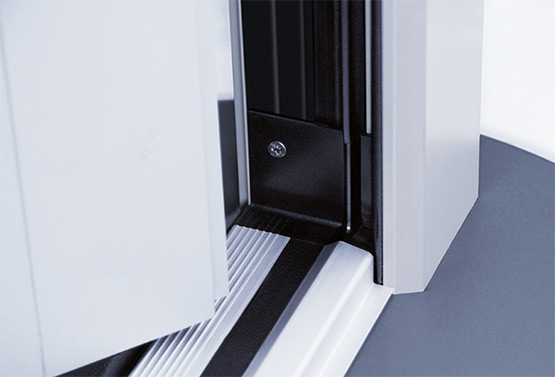

Dörrtröskel
Den barriärfria tröskelvarianten med 19 mm bygghöjd och dold fastsättning säkerställer en visuellt flytande övergång från utsidan till insidan och kan användas i både gamla och nya byggnader tack vare en speciell basprofil.

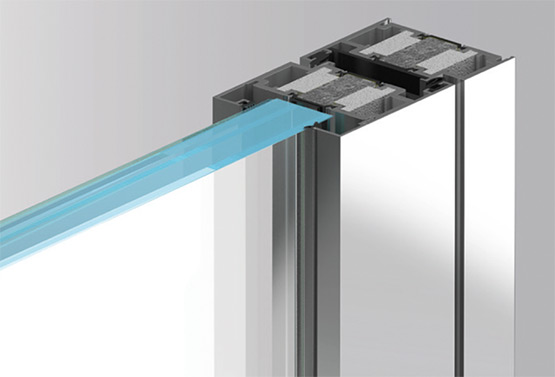

Profilmått
Nedan angivna profiler resp. profilmått utgör minimikraven. Avvikelse från detta är dock möjlig för att av statiska skäl använda förstärkta profiler. (*)

(*)

Profilbyggdjup
Dörrbladskarm (dörr): 90 mm

Synlig profilbredd, dörr
Dörrkarm inkl. dörrblad (enhetligt till brandskyddssystemet NovoFire®): 150 mm
Dörrsockel (enhetligt till brandskyddssystemet NovoFire®): 98 mm

TEKNISKA DETALJER

Foggenom-
släpplighet upp till klass 3

Slagregn
upp till klass 4A

Glasfönster
36 - 52 mm

Barriärfri
Tröskel (19 mm)

U_D = 1,7-2,2 W/(m²K)

1 blad Klass C2/ B2
2 blad Klass C3/ B3

TEKNISKA DETALJER FÖR NOVOFIRE® THERMO

SYSTEM NOVOFIRE® THERMO ENLIGT EN16034

EI30-1-DÖRR OCH EI30-2-DÖRR

1 Novofire® Thermo med 1 och 2 blad
Motståndsklass		EI₁30 C5	EI₁30 C5
Typbeteckning		NovoFire® Thermo med 1 blad	NovoFire® Thermo med 2 blad
Modeller
Dörrar och fastelement med glasfönster		•	•

Elementuppdelning
Fasade		-	-
Rundbågar		-	-
Urtag		-	-
Vinkel		-	-
Utbredningar		•	•

Mått
Råbyggmått (Större mått är möjliga vid användning av karmvarianter)	bredd min. – max.	720 - 1440	1420 - 2840
	Höjd min. – max.	1960 - 2620	1960 - 2620
Karmyttermått (Större mått är möjliga vid användning av karmvarianter)	bredd min. – max.	700 - 1400	1400 - 2800
	Höjd min. – max.	1950 - 2600	1950 - 2600
Fri genomgång vid 180° öppning	bredd min. – max.	550 - 1250	1270 - 2650
	Höjd min. – max.	1875 - 2525	1875 - 2525

Dörrblad
Byggdjup 90 150 98 20 - 140		90	90
Utseende		150	150
Sockelhöjd	bredd min. – max.	98	98
Klisterspröjs	bredd min. – max.	20 - 140	20 - 140

Väggar
Murverk		> 180	> 180
Betong		≥ 180	≥ 180
Lättbetongblock- eller planstenar		≥ 180	≥ 180
Porotontegel		≥ 250	≥ 250

Tekniska egenskaper (klass 3)		Inåt öppnar	Inåt öppnar
Luftgenomsläpplighet enligt DIN EN 12207		klass 3	klass 3
Slagregnstäthet enligt DIN EN 12208		klass 3A	klass 4A
Motståndskraft mot vindlast enligt DIN EN 12210		C2/ B2	C3/ B3
Manövreringskrafter enligt DIN EN 12217		klass 2	klass 2

Tekniska egenskaper (klass 2)		Inåt öppnar	Inåt öppnar
Luftgenomsläpplighet enligt DIN EN 12207		klass 2A	klass 3
Slagregnstäthet enligt DIN EN 12208		klass 4A	klass 4A
Motståndskraft mot vindlast enligt DIN EN 12210		C2/ B2	C3/ B3
Manövreringskrafter enligt DIN EN 12217		klass 2	klass 2

Fyllningar
Polflam 30/ SZR16 + arg/ 6 mm ESG (Ug = 1.1 W/ m²K)		1138 x 2382	1202 x 2382

Tillstånds-/godkännandenummer		kontrollerad enligt EN 1634 CE-märkning enligt EN 16034	kontrollerad enligt EN 1634 CE-märkning enligt EN 16034

Alla uppgifter anges i mm • möjlig - inte möjlig

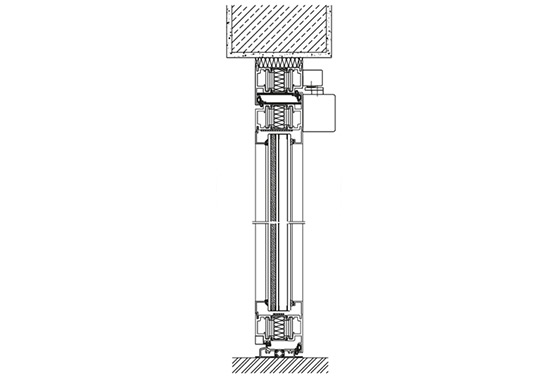

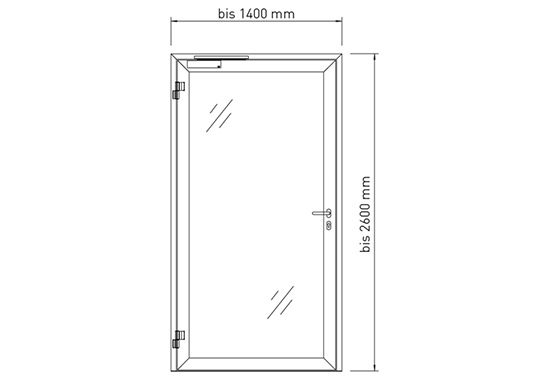

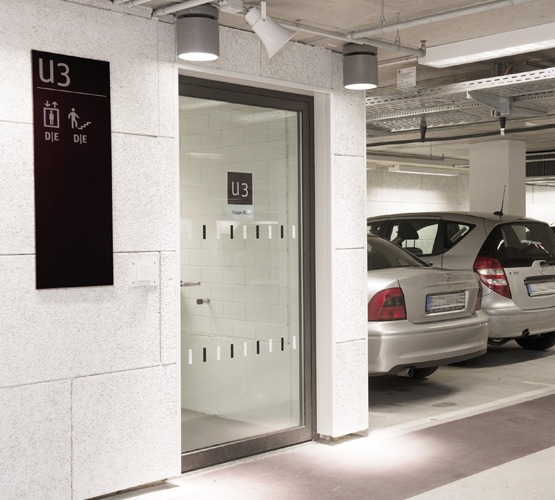

NOVOFIRE® THERMO MED 1 BLAD

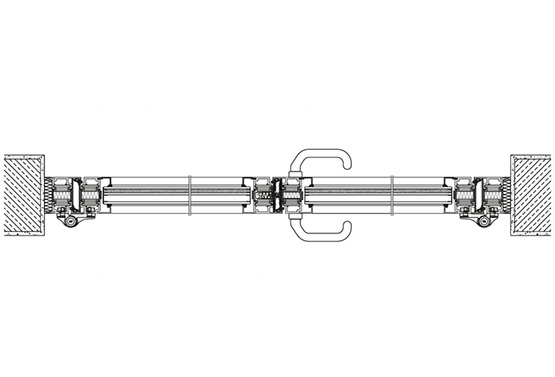

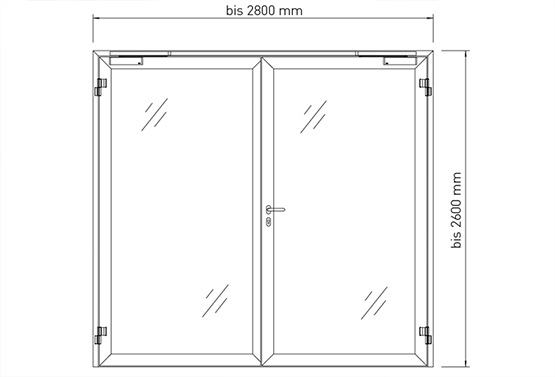

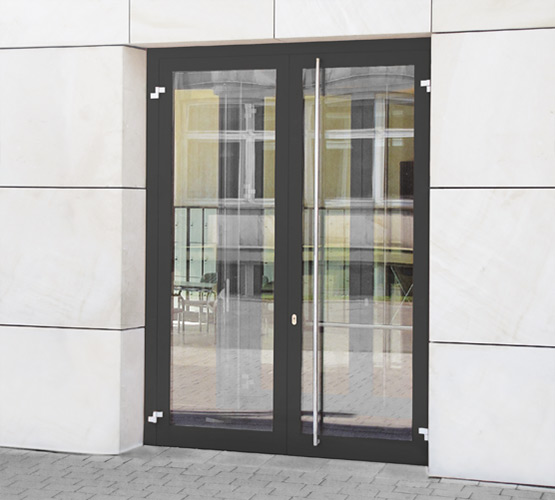

NOVOFIRE® THERMO MED 2 BLAD

VÄRMEGENOMGÅNGSKOEFFICIENT NOVOFIRE® THERMO EI130 C5

NOVOFIRE® THERMO MED 1 BLAD

		Bredd in mm
Höjd in mm	standardmått	700	800	900	1000	1100	1200	1300	1400
	1800	2,2	2,1	2,0	2,0	1,9	1,9	1,8	1,8
	1900	2,2	2,1	2,0	1,9	1,9	1,9	1,8	1,8
	2000	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2100	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2200	2,2	2,1	2,0	1,9	1,9	1,8	1,8	1,8
	2300	2,1	2,0	2,0	1,9	1,9	1,8	1,8	1,8
	2400	2,1	2,0	2,0	1,9	1,9	1,8	1,8	1,7
	2500	2,1	2,0	2,0	1,9	1,8	1,8	1,8	1,7
	2600	2,1	2,0	2,0	1,9	1,8	1,8	1,8	1,7

NOVOFIRE® THERMO MED 2 BLAD

		Bredd in mm
Höjd in mm	standardmått	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800
	1800	2,0	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,7
	1900	2,0	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,7	1,7
	2000	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7
	2100	2,0	1,9	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7
	2200	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7
	2300	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7
	2400	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
	2500	2,0	1,9	1,9	1,9	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
	2600	2,0	1,9	1,9	1,8	1,8	1,8	1,8	1,8	1,7	1,7	1,7	1,7	1,7	1,7
