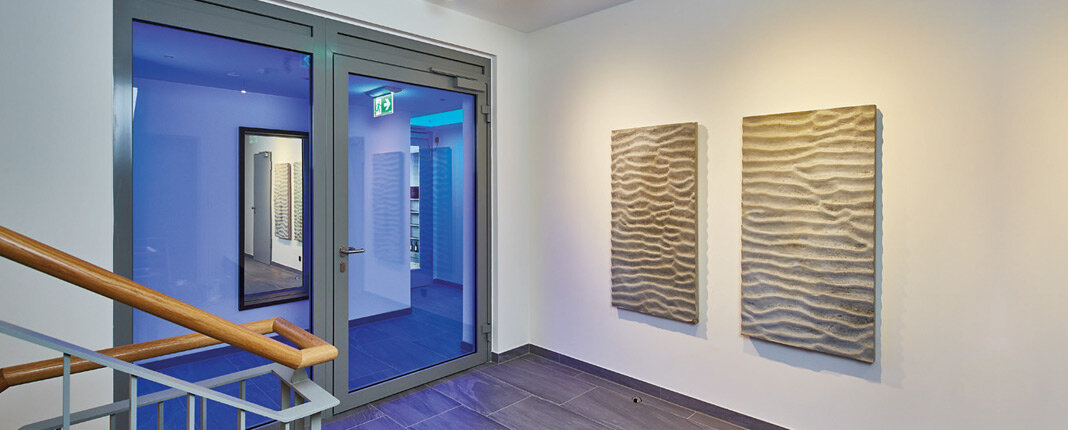

1-flügelige Feuerschutztür mit Festelement

YTTERDÖRRAR AV ALUMINIUM

ENERGIBESPARING ÄR INGEN BISAK

Ytterdörren i aluminium är ett stabilt profilsystem för högt termiskt isolerade dörranläggningar i sido- och bakre ingångsområden i industriella, kommersiella och administrativa byggnader. Den täcker också sekundära områden och kompletterar på ett bra sätt resten av Novoferms dörrar. Dessutom övertygar ytterdörren med goda tekniska egenskaper, utmärkta Uƒ-värden och många utformningsmöjligheter.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Termiskt separerat 3-kammarsystem
Konstruktion enligt DIN EN ISO 10077-2 med en värmegenomgångskoefficient på Uƒ = 1,3 -1,9 W/(m²K
Stabila aluminiumprofiler med 2 mm väggtjocklek
Inbrottsskydd till RC2 (WK2) möjligt
Barriärfria tröskelvarianter
Ogenomträngliga fönstertätningar
Mångsidig i färgton, ytor och fyllningar
Avrundning av Novoferms dörrprogram för leverans "från en enda källa"

INFORMATION OM ALUMINIUMYTTERDÖRRAR

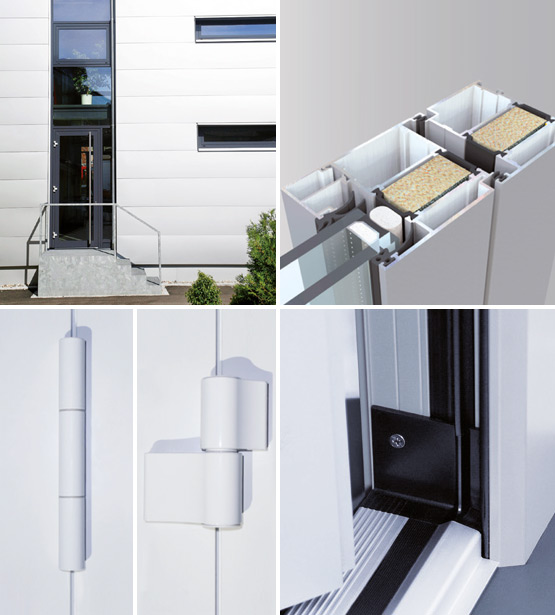

Beslag
Lämplig för installation av alla vanliga beslag. Det finns flera varianter på dörrgångjärn, från det robusta skruvgångjärnet till helt dolda dörrgångjärn och rullgångjärn i aluminium eller rostfritt stål.

Konstruktion
Stabil ram-dörrbladskombination med 2 mm väggtjocklek. Dörrbladprofiler kan valfritt utrustas med glidande isoleringsstänger för att minska bimetalleffekten.

Dörrtröskel
Den barriärfria tröskelvarianten med 19 mm bygghöjd och dold fastsättning säkerställer en visuellt flytande övergång från utsidan till insidan och kan användas i både gamla och nya byggnader tack vare en speciell basprofil.

Profilmått
Nedan angivna profiler resp. profilmått utgör minimikraven. Avvikelse från detta är dock möjlig för att av statiska skäl använda förstärkta profiler.

Profilbyggdjup:
Karm, spröjs, kamfer 75 mm
Dörrbladskarm (dörr) 75 mm

Synlig profilbredd, dörr:
(enhetligt till brandskyddssystemet NovoFire®)
Dörrkarm inkl. dörrblad 149 mm
Dörrsockel 150 mm

Profilmått
Nedan angivna profiler resp. profilmått utgör minimikraven. Avvikelse från detta är dock möjlig för att av statiska skäl använda förstärkta profiler.

Profilbyggdjup:
Karm, spröjs, kamfer 75 mm
Dörrbladskarm (dörr) 75 mm

Synlig profilbredd, dörr:
(enhetligt till brandskyddssystemet NovoFire®)
Dörrkarm inkl. dörrblad 149 mm
Dörrsockel 150 mm

TEKNISKA DETALJER

Foggenom-
släpplighet klass 4

Slagregn
till klass 6A

Glasfönster
24 - 52 mm

Barriärfri
Tröskel

Inbrottsskydd
RC2 (WK2)

Uƒ =
1,3 - 1,9 W/(m²K)

TEKNIK FÖR ALUMINIUMYTTERDÖRRAR

... FÖR UTOMHUSBARRIÄRER AV ALUMINIUM

VÄRMEISOLERANDE UTOMHUSBARRIÄRER AV ALUMINIUM, MED STORA INGLASADE YTOR

Motståndsklass		Värmeisolerade utomhusbarriärer
Typbeteckning		1blad dörr	2blad dörr		Glasfönster värmeisolerat
Elementuppdelning
Fasade		–	–		•
Rundbågar		–	–		•
Urtag		–	–		–
Vinkel		–	–		•
Utbredning		•	•		•

Mått
Råbyggmått	bredd min. – max.	625 - 1450	1500 - 2400		obegränsat
Råbyggmått	Höjd min. – max.	1750 - 2505	1750 - 2400		5000 ¹)
Karmyttermått	bredd min. – max.	605 - 1425	1470 - 2395		obegränsat
Karmyttermått	Höjd min. – max.	1740 - 2495	1740 - 2385		5000 ¹)
Fri genomgång vid 180° öppning	bredd min. – max.	461 - 1281	1322 - 2247		–
Fri genomgång vid 180° öppning	Höjd min. – max.	166 - 2417	1668 - 2313		–

Dörrblad
Byggdjup		75	75		75
Utseende		149	149		74
Sockelhöjd		152	152		176
Kamferprofil		76 - 96	76 - 96		76 - 96
Klisterspröjs		20 - 140	20 - 140		20 - 140

Väggar
Murverk		•	•		•
Betong		•	•		•
Lättbetongblock eller planstenar		•	•		•
Lättbetongplattor		•	•		•
Reglade väggar		•	•		•
klädd stålkomponent		•	•		•
klädd träkomponent		•	•		•
Kombination dörr/glasfönster		•	•		•
Z-sarg		–	–		–

Fyllningar
Glastjocklek 4)		24 - 52 mm
Panel		•	•		•
Glas/panel		•	•		•
Glasinsats	Våtglasfönster	–	–		–
Glasinsats	Torrglasfönster	•	•		•

Modellvarianter
med överljusfönster och sidodel		•	•		•
med överljusfönster		•	•		•
med sidodel		•	•		•
Foggenomsläpplighet klass		4	4		4
Slagregnstäthet klass				till 6 A	–
Bullerskydd			40 dB	40 dB	40 dB
Inbrottsskydd		WK 2	WK 2		–
Värmegenomgång Uf		1,3 - 1,9 W/m²K	1,3 - 1,9 W/m²K		1,3 - 1,9 W/m²K

CE-märkning enligt EN 14351-1		•	•		•
Kontrollerat enligt		DIN 4102 och DIN EN 1634

• kan fås – kan inte fås
¹) enligt statiska krav
²) ingen fasad, inget vrid-/tippfönster
³) Andra storlekar tillgängliga
4) Alla vanliga glas kan levereras

Alla mått i mm, RAM = karmyttermått

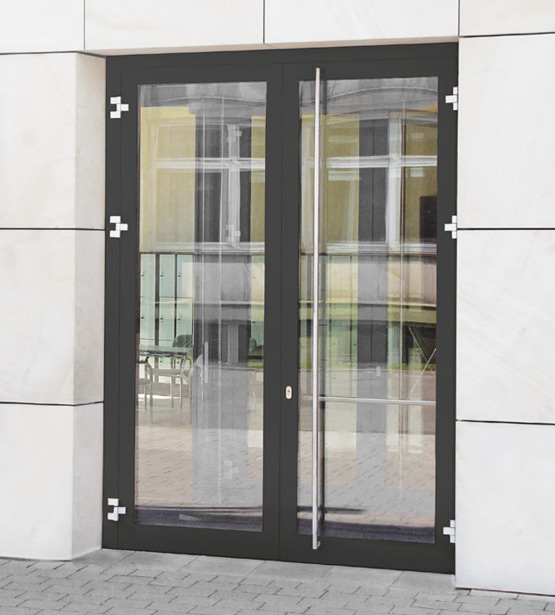

RÖRKARMSDÖRRAR MED SPECIALUTRUSTNINGAR

... I DEKORATIVA VARIANTER

Certifierat rök- och brandskydd ligger till grund, men specialutrustningar präglar utformningen. Det är just det som gör NovoFire® till en serie med många möjligheter. Oavsett träinredning och känsla, eller tonat glas i olika färger, kan systemet integreras i alla arkitektoniska koncept med en individuell konfiguration.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Kan fås som enkla och dubbla dörrelement
Tillgänglig i brandklasserna RS, T30 (EI2 30) och T90 (EI2 90), testad enligt DIN EN 1634-1 och DIN 4102
Dörrarna har testats som rökskyddsdörrar med användning av en automatiskt sänkbar golvtätning i enlighet med DIN EN 1634-3 och DIN 18095
Skruv- och rullgångjärn för RS, T30 (EI2 30) och även T90 (EI2 90)
Alla utföranden har en enhetlig synbar bredd på 150 mm
Elementen är förberedda för montering

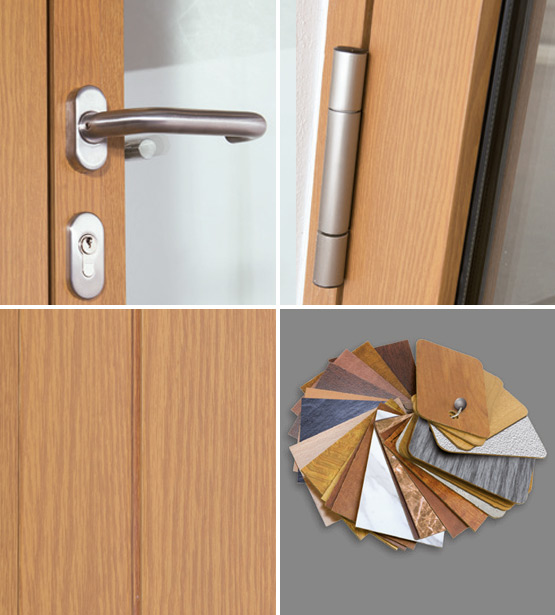

Beslag
Spärrlås, förberedd för profilcylinder, handtags- resp. växeluppsättningar kan väljas med oval rosett i aluminium, rostfritt stål eller plast. Stående dörrblad hålls normalt på plats av ett övre lås, kan alternativt fås med nödöppningsfunktion enligt DIN EN 179 eller DIN EN 1125.

Gångjärn
Endast två tredelade rullgångjärn per blad för en dörrhöjd upp till 2,5 m, tvådimensionellt justerbara; om dörren är utformad med en svängdörrsdrivning rekommenderar vi tre gångjärn. Andra gångjärnsvarianter som skruvgångjärn (tredimensionellt justerbara) kan fås.

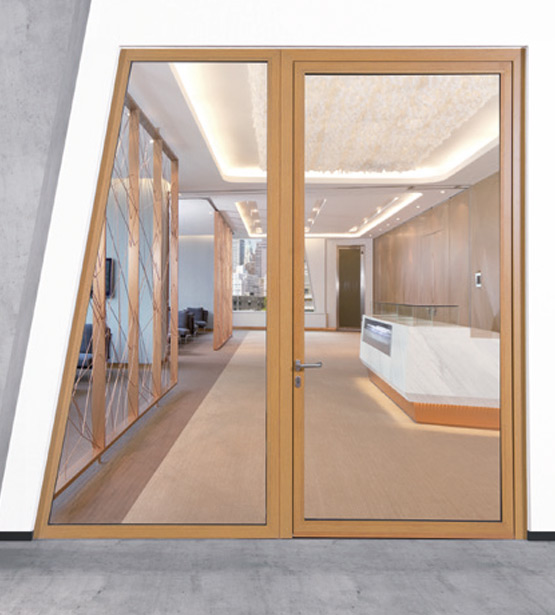

Utformning med innovativa element
För ett skickligt samspel mellan former, ytor och material erbjuder NovoFire® rörkarmsdörrar de bästa förutsättningarna för planerare och byggherrar. Till exempel med en trädekor, som med sin strukturerade yta nästan inte kan skiljas från äkta trä. Andra dekorer med metalliskt utseende och dessutom tonade fönster öppnar för mycket individuella lösningar i spektrumet mellan tekniskt coolt och naturligt elegant.

Attraktiva ytor

Aluminiumanodiserat, rostfri stål-look eller pulverlackerat
slutlackerat (valfri RAL Classic)
Pulverlackerat stål grunderat med RAL 9002 (gråvit) eller
val av slutlack (valfri RAL Classic)
Dekorativt utseende och känsla av naturliga material som trä

MONTERING

MONTERING AV EN RÖRKARMSDÖRR

Se hur monteringen av en rörkarmsdörr går till genom att klicka på klippet på vänster sida. I den här videon visar vi på ett tydligt sätt hur alla steg i monteringen av en NovoFire^® T30 (EI₂ 30) av aluminium går till.

Du hittar en mängd ytterligare klipp/videor på Novoferms YouTube-kanal:

www.youtube.com/user/NovofermVideos
