1-flügelige Feuerschutztür mit Festelement

NOVOFIRE® ALUMINIUM-SYSTEM

SYSTEM FÖR DÖRRAR OCH VÄGGAR

NovoFire® profilkarmsystem av aluminium är perfekta för modern objektbyggnation. Med sina eleganta ytor, tidlös utformning och många variationsmöjligheter, erbjuder de ambitiösa arkitekter och planerare nästan obegränsade möjligheter för utformningen av transparenta brand- och rökskyddsbarriärer för inomhus. Enkel- och dubbelbladiga dörrar med överljusfönster och sidopaneler kan därvid kombineras med varandra på olika sätt.

Med sin profilväggstjocklek på 4 mm är NovoFire®-system särskilt stabila, och med endast en centralt förankrad brandskyddskärna är de mycket kompakta. Detta ger därmed också en enhetlig synlig bredd på 150 mm för alla modeller. På mångas begäran finns en "aluminiumeloxerad" yta som ser ut som rostfritt stål ny i programmet.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Röktäthet enligt DIN 18095
Brandtålighetsklasser T30 (EI2 30) / F30 eller T90 (EI2 90) / F90 enligt DIN 4102
Inbrottsskydd enligt DIN EN V1627 för T30 (EI2 30)-dörrar i klasserna RC1 (WK1) eller RC2 (WK2), valfritt även RC3 (WK3)
Rök-/brandskyddsdörrar med ett eller två blad kan kombineras med fasta element i valfri spröjsindelning upp till 4,0 m (F90) resp. 5,0 m (F30) höjd
Dörrstängare, fjärröppare eller till och med nödöppningsfunktioner enligt DIN EN 179 eller DIN EN 1125 kan integreras
Konsistent bild av alla system och valfria kombinationer av dörrar, sidopaneler och överljusfönster
Sarg- och dörrprofil ligger i linje intill varandra
Ett flertal användningsmöjligheter och maximal utformningsfrihet

PRODUKTDETALJER NOVOFIRE®-ALUMINIUMSYSTEM

Systembeskrivning

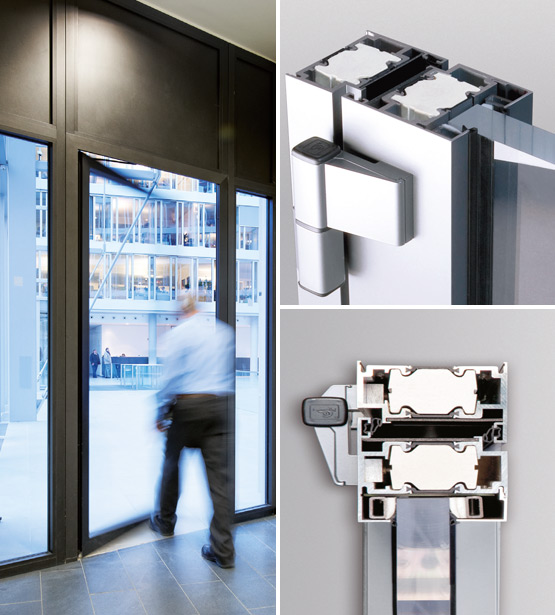

Dörrelement i aluminium tillverkat av enkammarshålprofiler. Dörren har testats som rökskyddsdörr med en automatiskt sänkbar golvtätning i enlighet med DIN 18095. Synlig bredd på karm och dörrblad 150 mm, sockelhöjd 98 - 238 mm, byggdjup 74 mm (T30 (EI2 30)) resp. 90 mm (T90 (EI2 90)). Dörrbladets storlek får inte vara mindre än 500 mm för dörrar med två blad. Elementen är förberedda för montering.

Beslag
Spärrlås, förberedd för profilcylinder, handtags- resp. växeluppsättningar kan väljas med oval rosett i aluminium, rostfritt stål eller plast. Det stående bladet hålls på plats av ett övre lås med en falsregel, alternativt med nödöppningsfunktion enligt DIN EN 179 eller DIN EN 1125. Takskjutdörrsstängare med glidskenor enligt DIN EN 1154, t.ex. GEZE TS 5000/Dorma TS 93, integrerade dörrstängarsystem (Dorma ITS 96) för RS och T30, drivenhet för vridbladsdörr enligt DIN 18263/DIN 18650.

Gångjärn
Två tvådelade aluminiumskruvgångjärn per blad, tredimensionellt justerbara; om dörren är utformad med en svängdörrsdrivning rekommenderar vi tre gångjärn. Istället för skruvgångjärn kan rullgångjärn också fås på begäran.

Yta
Eloxerat utseende i rostfritt stål eller pulvermålat, slutlackat (RAL Classic efter eget val).

Glasfönster
Säkerhetsglas VSG resp. ESG. Glasfönstervarianter och panelfyllningar, profiler med ensidig glasfals och glashållarlister på sidan mittemot gångjärnet, torrglasfönster med EPDM-tätningar.

Fasta glasfönster
Ytanslutningar jäms med dörren, alternativt fristående, valfritt fasade eller T-anslutningar. Karmstiften måste passera hela brandskyddsfönstrets höjd utan att vara inskjutna.

RÖRKARMSDÖRRAR MED SPECIALUTRUSTNINGAR

... I DEKORATIVA VARIANTER

Certifierat rök- och brandskydd ligger till grund, men specialutrustningar präglar utformningen. Det är just det som gör NovoFire® till en serie med många möjligheter. Oavsett träinredning och känsla, eller tonat glas i olika färger, kan systemet integreras i alla arkitektoniska koncept med en individuell konfiguration.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Kan fås som enkla och dubbla dörrelement
Tillgänglig i brandklasserna RS, T30 (EI2 30) och T90 (EI2 90), testad enligt DIN EN 1634-1 och DIN 4102
Dörrarna har testats som rökskyddsdörrar med användning av en automatiskt sänkbar golvtätning i enlighet med DIN EN 1634-3 och DIN 18095
Skruv- och rullgångjärn för RS, T30 (EI2 30) och även T90 (EI2 90)
Alla utföranden har en enhetlig synbar bredd på 150 mm
Elementen är förberedda för montering

Beslag
Spärrlås, förberedd för profilcylinder, handtags- resp. växeluppsättningar kan väljas med oval rosett i aluminium, rostfritt stål eller plast. Stående dörrblad hålls normalt på plats av ett övre lås, kan alternativt fås med nödöppningsfunktion enligt DIN EN 179 eller DIN EN 1125.

Gångjärn
Endast två tredelade rullgångjärn per blad för en dörrhöjd upp till 2,5 m, tvådimensionellt justerbara; om dörren är utformad med en svängdörrsdrivning rekommenderar vi tre gångjärn. Andra gångjärnsvarianter som skruvgångjärn (tredimensionellt justerbara) kan fås.

Utformning med innovativa element
För ett skickligt samspel mellan former, ytor och material erbjuder NovoFire® rörkarmsdörrar de bästa förutsättningarna för planerare och byggherrar. Till exempel med en trädekor, som med sin strukturerade yta nästan inte kan skiljas från äkta trä. Andra dekorer med metalliskt utseende och dessutom tonade fönster öppnar för mycket individuella lösningar i spektrumet mellan tekniskt coolt och naturligt elegant.

Attraktiva ytor

Aluminiumanodiserat, rostfri stål-look eller pulverlackerat
slutlackerat (valfri RAL Classic)
Pulverlackerat stål grunderat med RAL 9002 (gråvit) eller
val av slutlack (valfri RAL Classic)
Dekorativt utseende och känsla av naturliga material som trä

TEKNIK FÖR ALUMINIUMSYSTEM

... FÖR RÖKSKYDDSMODELLER

RS-1-DÖRR, RS-2-DÖRR, FASTGLASFÖNSTER "SYSTEM NOVOFIRE®"

Motståndsklass		Rökskydd
Typbeteckning		NovoFire® Alu RS-1	NovoFire® RS-1 kombi-dörr	NovoFire® RS-2	NovoFire® RS-dörr med fasta glasfönster
Elementuppdelning
Fasade		–	–	–	•
Rundbågar		–	–	–	–
Urtag		–	–	–	•
Vinkel		–	–	–	–
Utbredning		•	•	•	•

Mått
Råbyggmått	bredd min. – max.	624 - 1834*	inga krav	1500 - 3270*	obegränsat
Råbyggmått	Höjd min. – max.	1750 - 3135*	inga krav	1755 - 3135*	max. 5015 ¹)²)
Karmyttermått ³)	bredd min. – max.	604 - 1804*	621 - 1821*	1470 - 3240*	obegränsat
Karmyttermått ³)	Höjd min. – max.	1740 - 3120*	1749 - 3129*	1740 - 3120*	max. 5000 ¹)²)
Fri genomgång vid 180° öppning	bredd min. – max.	454 - 1414	454 - 1414	1320 - 2850	–
Fri genomgång vid 180° öppning	Höjd min. – max.	1665 - 2925	1665 - 2925	1665 - 2925	–

Dörrblad
Byggdjup		74	74	74	74
Utseende		150	159	150	75
Sockelhöjd		98 - 238	98 - 238	98 - 238	75 - 225
Kamferprofil		98	98	98	98
Klisterspröjs		20 - 140	20 - 140	20 - 140	20 - 140

Väggar
Murverk		≥ 115	≥ 115	≥ 115	≥ 115
Betong		≥ 100	≥ 100	≥ 100	≥ 100
Lättbetongblock eller planstenar		≥ 175	≥ 175	≥ 175	≥ 175
Lättbetongplattor		≥ 150	≥ 150	≥ 150	≥ 150
Reglade väggar, regel och Stöd av stål		≥ 95	≥ 95	≥ 95	≥ 95
Reglade väggar, regel och Stöd av trä		≥ 105	≥ 105	≥ 105	≥ 105
klädd och oklädd stålkomponent		•	•	•	•
klädd träkomponent		•	•	•	•
Kombination dörr/glasfönster		•	•	•	•
Z-sarg		–	–	–	–

Fyllningar
Inglasning VSG resp. ESG		1302 x 2782	1302 x 2782	1302 x 2782	•
Panel		•	•	•	•
Glas/panel		•	•	•	•
Glasinsats	Våtglasfönster	•	•	•	•
Glasinsats	Torrglasfönster	•	•	•	•

Modellvarianter
med överljusfönster och sidodel		•	•	•	•
med överljusfönster		•	•	•	•
med sidodel		•	•	•	•
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3		•	•	•	•
Ljudisoleringsutförande maximal Rw,P (Rw,R)		42 (37)	–	42 (37)	–
Inbrottsskydd ³)		–	–	–	–
Värmegenomgång Uf		–	–	–	–

Tillstånds-/ Godkännandenummer		P-120003623-10	P-120003623-10	P-120003623-10	P-120003623-10
Kontrollerat enligt		DIN 4102 och DIN EN 1634

• kan fås – kan inte fås
* inkl. dörrkarmsbreddning vänster, höger och på höjden med 120 mm
¹) enligt statiska krav
²) Installation av RS-1-dörr resp. RS-2-dörr i den fasta glasdörren:
Vi rekommenderar ett förstyvningsrör till vänster och höger om karmprofilen för den fasta glasdörren.
H ≤ 3 500 utan förstärkningsrör, H ≤ 4 000 med alu.-rör 80 x 50 x 4,
H < 4 500 med alu.-rör 100 x 50 x 4, H < 5 000 med alu.-rör 120 x 50 x 4
³) Baserat på systemet "System NovoFire® T30" möjligt

Alla mått i mm, RAM = karmyttermått

... FÖR BRANDSKYDDSMODELL T30 (EI2 30)

T30-1 (EI2 30)-DÖRR, T30-2 (EI2 30)-DÖRR, F30-BRANDSKYDDSFÖNSTER "SYSTEM NOVOFIRE®"

Motståndsklass		T30 (EI2 30) / F30
Typbeteckning		NovoFire® Alu T30-1	NovoFire® T30-1 kombi-dörr	NovoFire® T30-2	NovoFire® F30 med T30
Elementuppdelning
Fasade		–	–	–	•
Rundbågar		–	–	–	–
Urtag		–	–	–	–
Vinkel		–	–	–	–
Utbredning		•	•	•	•

Mått
Råbyggmått	bredd min. – max.	634 - 1834*	811 - 3312*	1500 - 3270*	obegränsat
Råbyggmått	Höjd min. – max.	1750 - 3135*	1915 - 3820*	1755 - 3135*	max. 5015 ¹)²)
Karmyttermått	bredd min. – max.	604 - 1804*	781 - 3282*	1470 - 3240*	obegränsat
Karmyttermått	Höjd min. – max.	1740 - 3120*	1900 - 3805*	1740 - 3120*	max. 5000 ¹)²)
Fri genomgång vid 180° öppning	bredd min. – max.	454 - 1414	454 - 1414	1320 - 2850	–
Fri genomgång vid 180° öppning	Höjd min. – max.	1665 - 2925	1665 - 2616	1665 - 2925	–

Dörrblad
Byggdjup		74	74	74	74
Utseende		150	159	150	75
Sockelhöjd		98 - 238	98 - 238	98 - 238	75 - 225
Kamferprofil		98	98	98	98
Klisterspröjs		20 - 140	20 - 140	20 - 140	20 - 140

Väggar
Murverk		≥ 115	≥ 115	≥ 115	≥ 115
Betong		≥ 100	≥ 100	≥ 100	≥ 100
Lättbetongblock eller planstenar		≥ 175	≥ 175	≥ 175	≥ 175
Lättbetongplattor		≥ 150	≥ 150	≥ 150	≥ 150
Reglade väggar, regel och Stöd av stål		≥ 95	≥ 95	≥ 95	≥ 95
Reglade väggar, regel och Stöd av trä		–	–	–	–
klädd och oklädd stålkomponent		•	•	•	•
klädd träkomponent		•	•	•	•
Kombination dörr/glasfönster		•	•	•	•
Z-sarg		–	–	–	–

Fyllningar
Contraflam 30 - 1 / Contraflam 30 - V6 (Contrafl am 30 - V22) / Contraflam 30 - V24 (Contrafl am 30 - V26) / Contraflam 30 IGU max. bredd x höjd		1302 x 2782 939 x 3000 2345 x 1219			2200 x 1400 2345 x 1219 1500 x 3000
Pyrostop typ 30 - 1 / Pyrostop typ 30 - 10 / Pyrostop typ 30 - 2 / Pyrostop typ 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. bredd x höjd		1400 x 2577 2929 x 924			2929 x 924 1400 x 2577
Promaglas 30, typ 1 / Promaglas 30, typ 2 / Promaglas 30, typ 20		1302 x 2782			1302 x 2782 2782 x 924
Panel		•	•	•	•
Glas/panel		•	•	•	•
Glasinsats	Våtglasfönster	•	•	•	•
Glasinsats	Torrglasfönster	•	•	•	•

Modellvarianter
med överljusfönster och sidodel		•	•	•	•
med överljusfönster		•	•	•	•
med sidodel		•	•	•	•
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3 (i kombination med DIN 4102)		•	•	•	•
Ljudisoleringsutförande maximal Rw,P (Rw,R)		40 (35)	–	40 (35)	–
Inbrottsskydd ³)		WK 1-3	WK 1-3	–	–
Värmegenomgång Uf		–	–	–	–

Tillstånds-/ Godkännandenummer		Z-6.20-1845	Z-6.20-1845 Z-19.14-1769	Z-6.20-1845	Z-19.14-1769
Kontrollerat enligt		DIN 4102 och DIN EN 1634

Alla mått i mm, RAM = karmyttermått

... FÖR BRANDSKYDDSMODELL T90 (EI2 90)

T90-1 (EI2 90)-DÖRR, T90-2 (EI2 90)-DÖRR, F90-BRANDSKYDDSFÖNSTER "SYSTEM NOVOFIRE®"

Motståndsklass		T90 (EI2 90) / F90
Typbeteckning		NovoFire® Alu T90-1	NovoFire® T90-2	NovoFire® F90 med T90
Elementuppdelning
Fasade		–	–	•
Rundbågar		–	–	–
Urtag		–	–	–
Vinkel		–	–	–
Utbredning		•	•	•

Mått
Råbyggmått	bredd min. – max.	624 - 1834*	1500 - 2730*	obegränsat
Råbyggmått	Höjd min. – max.	1750 - 2610*	1750 - 2610*	max. 4015 ¹) ²)
Karmyttermått	bredd min. – max.	604 - 1710*	1470 - 2700*	obegränsat
Karmyttermått	Höjd min. – max.	1740 - 2600*	1740 - 2600*	max. 4000 ¹) ²)
Fri genomgång vid 180° öppning	bredd min. – max.	454 - 1320	1320 - 2310	–
Fri genomgång vid 180° öppning	Höjd min. – max.	1665 - 2405	1665 - 2405	–

Dörrblad
Byggdjup		90	90	90
Utseende		150	150	75
Sockelhöjd		98 - 238	98 - 238	98 - 238
Kamferprofil		98	98	98
Klisterspröjs		20 - 140	20 - 140	20 - 140

Väggar
Murverk		≥ 175	≥ 175	≥ 175
Betong		≥ 140	≥ 140	≥ 140
Lättbetongblock eller planstenar		≥ 200	≥ 200	≥ 200
Lättbetongplattor		≥ 175	≥ 175	≥ 175
Reglade väggar, regel och Stöd av stål		≥ 100	≥ 100	≥ 100
Reglade väggar, regel och Stöd av trä		–	–	–
klädd stålkomponent		•	•	•
klädd träkomponent		–	–	–
Kombination dörr/glasfönster		•	•	•
Z-sarg		–	–	–

Fyllningar
Contraflam 90	bredd x höjd max.	1208 x 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Överljusfönster	2347 x 939
	Sidodel	939 x 2413
Pyrostop typ 90-1	bredd x höjd	1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Sammanlagd yta	≤ 2,44 m²	≤ 2,44 m²
	Överljusfönster	2347 x 939
	Sidodel	939 x 2413
Pyrostop typ 90-2	bredd x höjd	1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Sammanlagd yta	≤ 2,44 m²	≤ 2,44 m²
	Överljusfönster	2347 x 939
	Sidodel	939 x 2413
Panel		•	•	•
Glas / Panel		•	•	•
Glas / Panel	Våtglasfönster	•	•	•
Glas / Panel	Torrglasfönster		•	•

Modellvarianter
med överljusfönster och sidodel		•	•	•
med överljusfönster		•	•	•
med sidodel		•	•	•
Rökskyddsdörr enligt DIN 18095 och DIN EN 1634 - del 3 (i kombination med DIN 4102)		•	•	•
Ljudisoleringsutförande maximal Rw,P (Rw,R)		42 (37)	42 (37)	–
Inbrottsskydd ³)		WK 1-3	WK 1-3	–
Värmegenomgång Uf		–	–	–

Tillstånds-/ Godkännandenummer		Z-6.20-1836	Z-6.20-1836	Z-19.14-1771
Kontrollerat enligt		DIN 4102 och DIN EN 1634

MONTERING

MONTERING AV EN RÖRKARMSDÖRR

Se hur monteringen av en rörkarmsdörr går till genom att klicka på klippet på vänster sida. I den här videon visar vi på ett tydligt sätt hur alla steg i monteringen av en NovoFire^® T30 (EI₂ 30) av aluminium går till.

Du hittar en mängd ytterligare klipp/videor på Novoferms YouTube-kanal:

www.youtube.com/user/NovofermVideos

MONTERA DÖRRAR SNABBT MED NOVOFERM BRANDSKYDDSSKUM

NOVOFERM BRANDKYDDSSKUM

Med brandskyddsskum från Novoferm kan profiler och sarger i metallkonstruktion och torra utrymmen efterfyllas mycket snabbare och renare. De vanliga förkunskaperna för installation av brandskyddsdörrar är tillräckliga för detta. Det är mycket enkelt att dokumentera den godkännande-kompatibla monteringen.

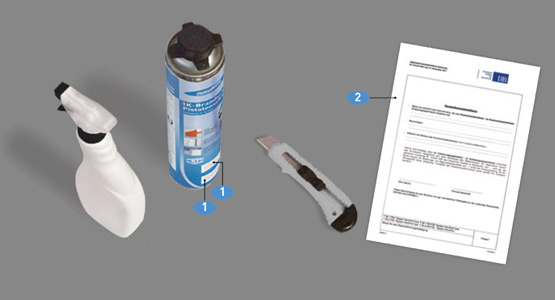

För detta ändamål finns det på skumdunken lätt borttagbara självhäftande etiketter (1), som enkelt fastnar på bekräftelsen av överensstämmelse (2) och innehåller all nödvändig information. Brandskydd kan inte monteras lättare, renare och snabbare i dag.

ÖVERBLICK ÖVER DINA FÖRDELAR!

Brandskyddsskum för återfyllning av profilkarmar för rörkarmsdörrar med ett eller två blad
Storleksområde: med ett blad upp till 1 563 x 3 000 mm; med två blad upp till 3 000 x 3 000 mm inkl. sidor - och överdelar som T-element enligt godkännande
Motsvarar dörrtyperna NovoFire® T30-1/-2-(RS)
Godkännande nr Z-6.20.1845, certifierat enligt kriterier i EN 1634-1, godkänd enligt DIN 4102-5
Rökskyddsdörrar "SystemNovoFire® RS-1/2" enligt AbP P-120003623-10 kan i alla väggtyper fyllas med PU eller brandskyddsskum (visas inte på bild)

Så lätt går det:

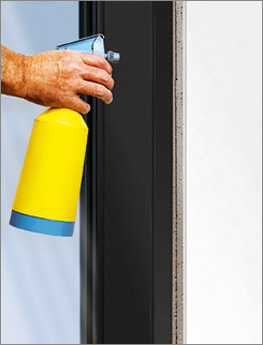

Fukta mellanrummet .....

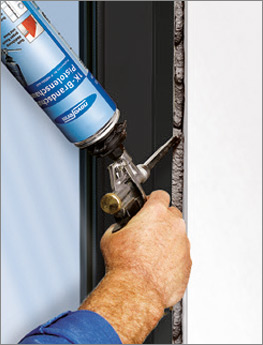

... fyll med brandskyddsskum ...

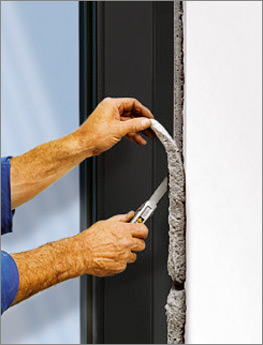

... ta bort överflödigt skum efter torkning ...

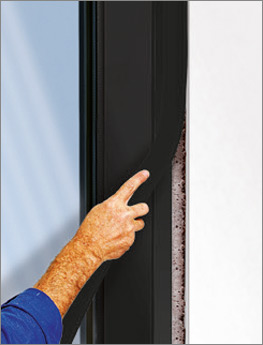

... täck fogen.

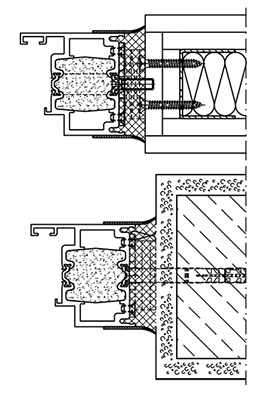

INSTALLATION I BETONG-, MUR- OCH MONTERINGSVÄGGAR

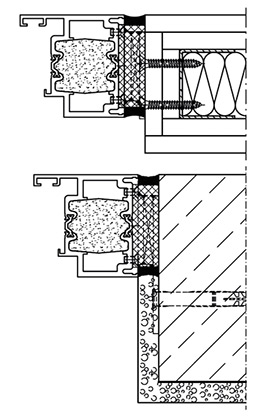

Jäms med T30 och röktät
Fritt val av två monteringsmetoder:
• Genomgående montering
• Påsvetsad montering
Täta alltid på båda sidorna för röktät modell

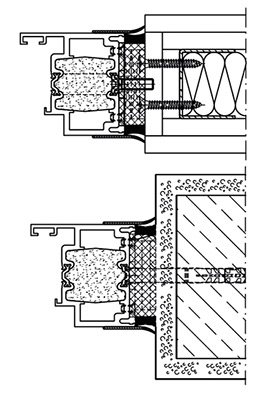

T30 och röktät med lister
Fritt val av två monteringsmetoder:
• Genomgående montering
• Påsvetsad montering
Täta alltid på båda sidorna för röktät modell

T30 med lister
Fritt val av två monteringsmetoder:
• Genomgående montering
• Påsvetsad montering
Täta alltid på båda sidorna för röktät modell

INSTALLATION PÅ KLÄDDA STÅLSTÖD

Jäms med T30 och röktät
Fritt val av två monteringsmetoder:
• Genomgående montering
• Påsvetsad montering
Täta alltid på båda sidorna för röktät modell
